一、植被的基本概念

  • 植被:地表覆盖层状态

  • 通视度:特征对视线的妨碍程度

  • 易跑性:地形通行的难易程度

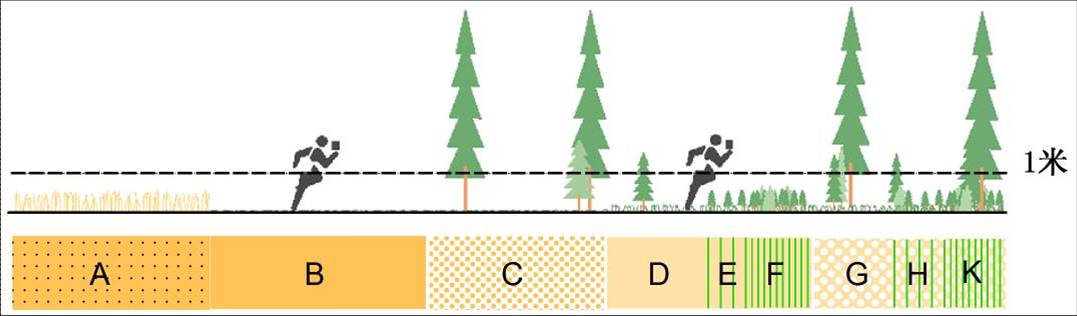

二、植被的分类

定向越野知识4植被符号及实例详解

1、按通视度(分为3类)

  • 通视度高:开阔地
  • 通视度好:半开阔地、易奔跑林、低矮林丛
  • 通初度低:浓密林地

表示方法

  • 符号的结构
  • 绿色深浅

2、按易跑性(分5类)

  • 易奔跑
  • 慢跑
  • 难跑
  • 非常难跑
  • 不能通行

表示方法

  • 晕线疏密
  • 绿色深浅

定向越野知识4植被符号及实例详解

三、植被的符号

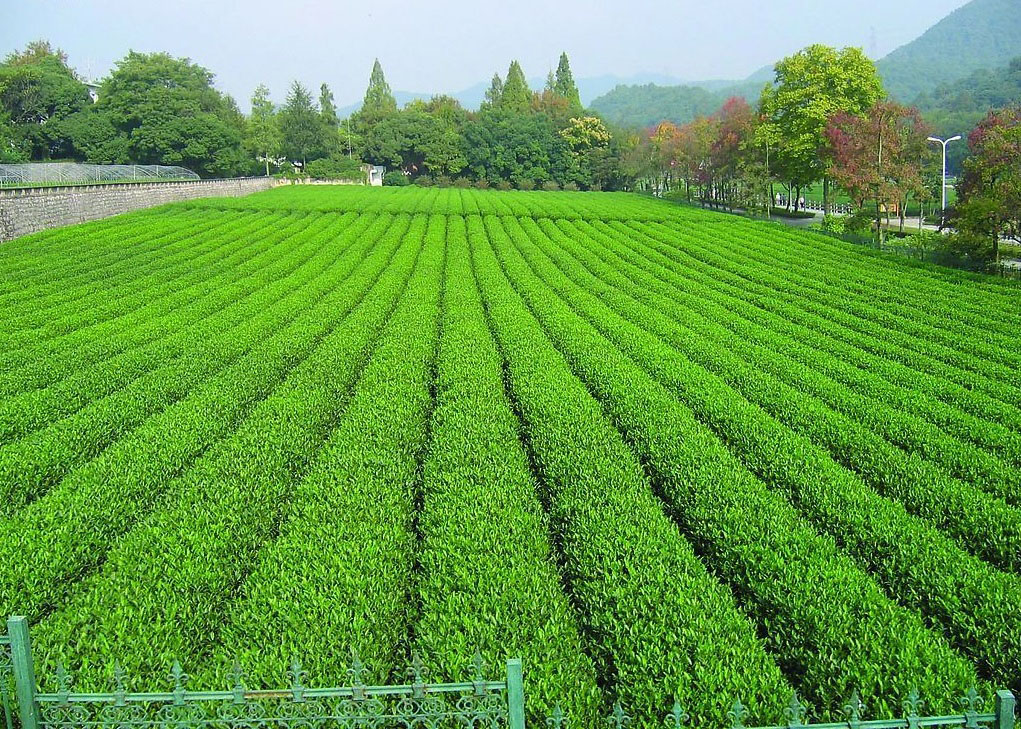

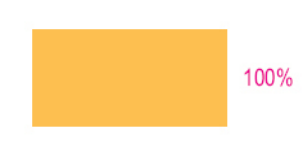

1、开阔地(Open land):无树,易奔跑的耕地、原野、草地、牧草地等。

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

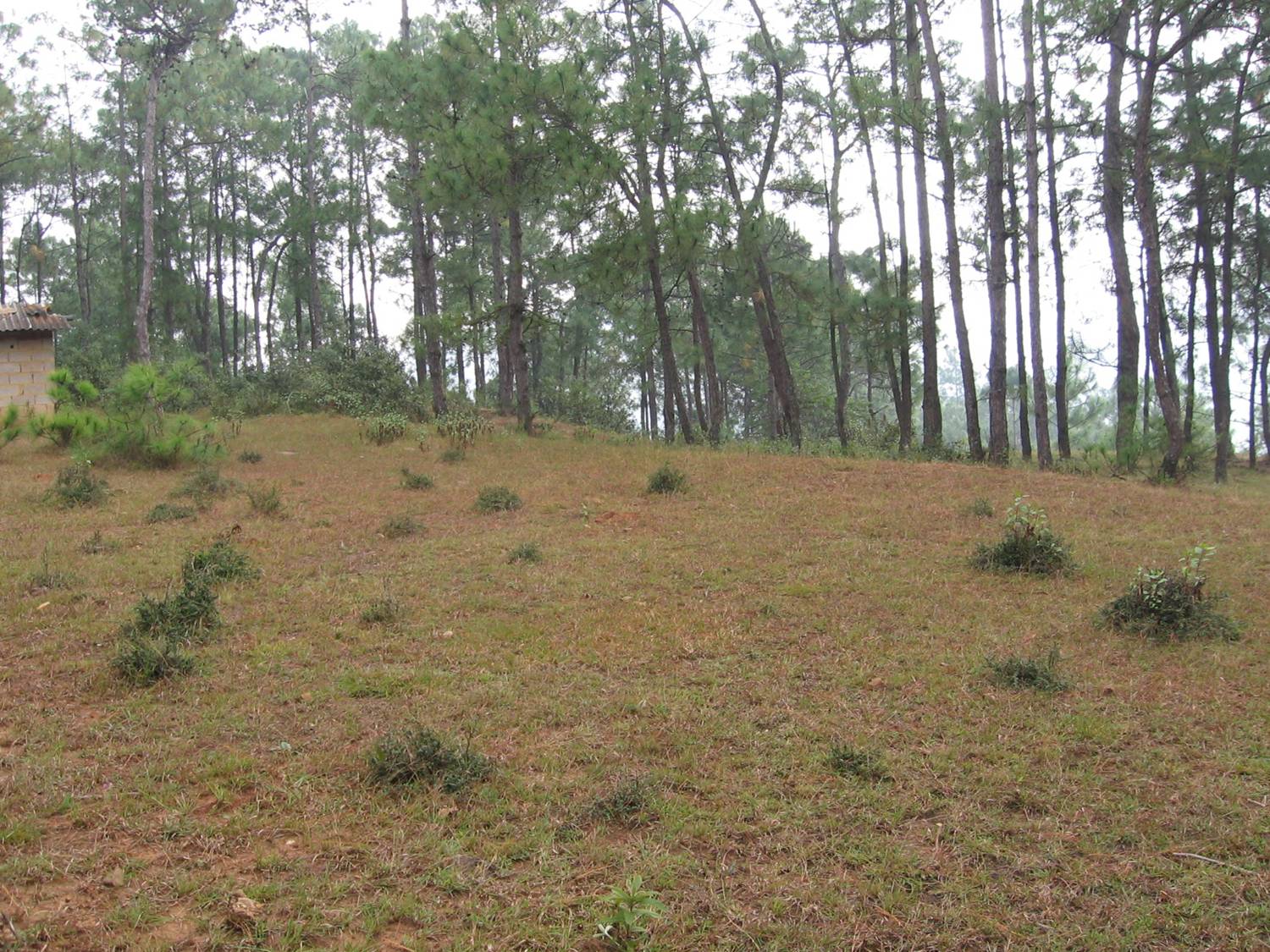

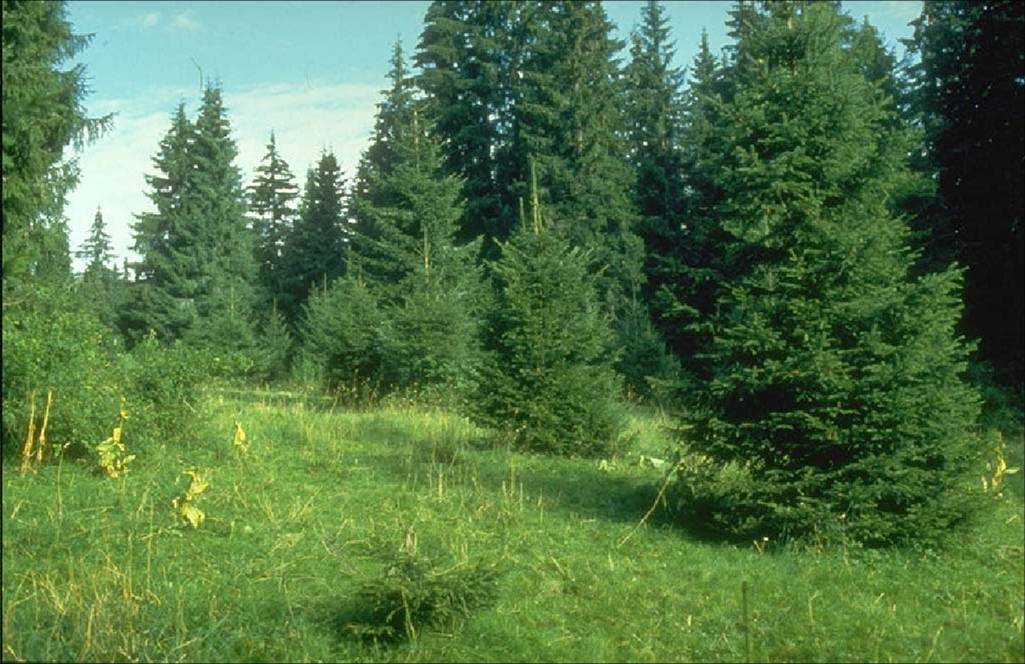

2、有零星树木的开阔地(Open land with scattered trees):有零星树木或灌木的草地,有草或类似地被植物的易跑区域。依比例尺图上面积小于10平方毫米的半开阔地用开阔地表示。

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

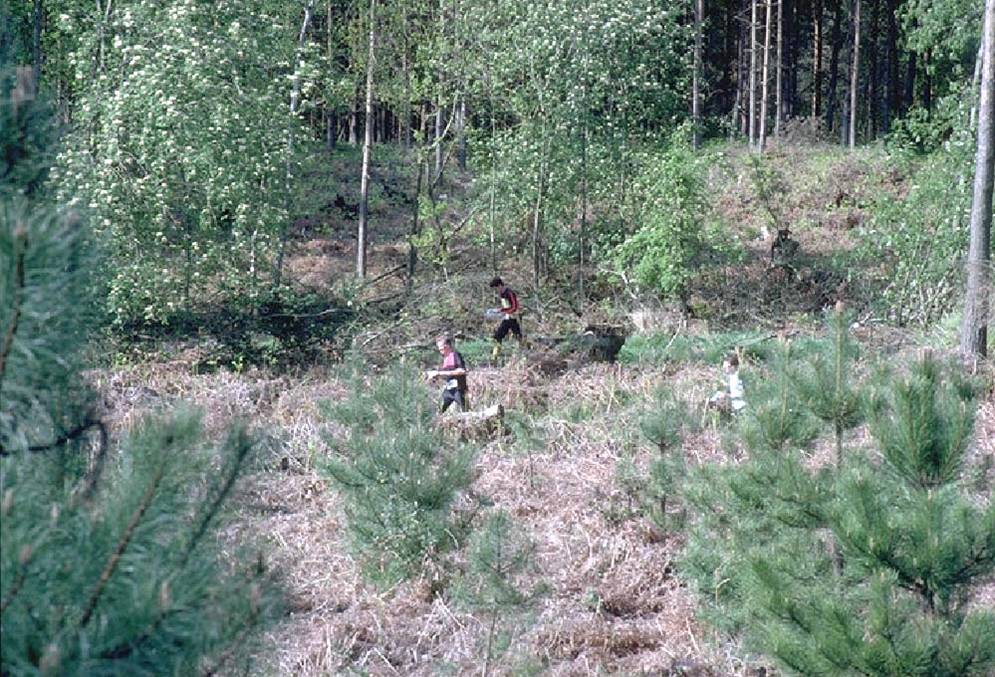

3、凌乱开阔地(Rough open land):被草本植物和灌木覆盖的荒地、高沼地、已砍伐地、新种植林(树高低于1米)或其它有不平整地面植被,低矮聚生灌木或高草丛的普通开阔地。颜色:黄50%。(无法表示出易跑性,小的用开阔地表示)

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

4、有零星树木的凌乱开阔地(Rough open land with scattered trees)

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

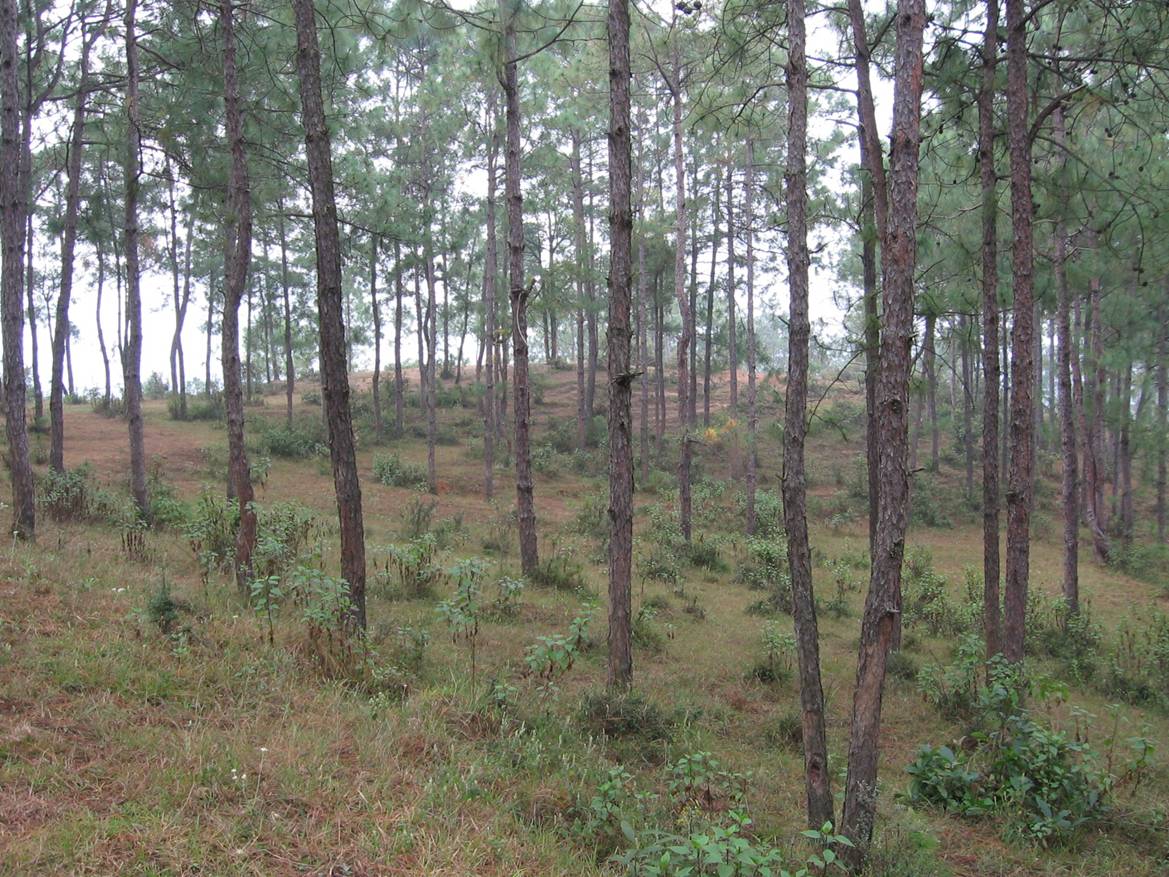

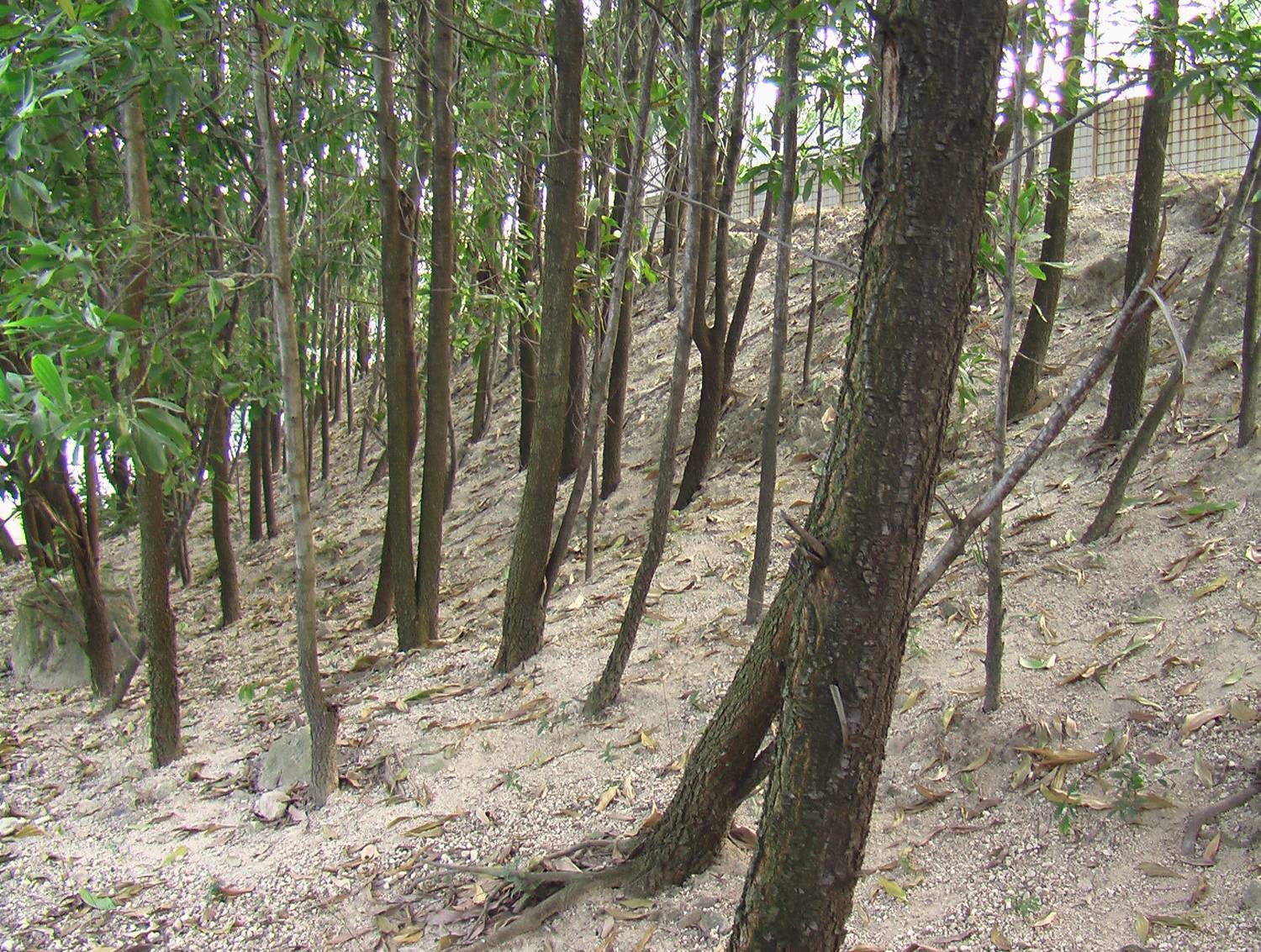

5、易跑林 (Forest: easy running):在林地中没有易奔跑区域的情况下,地图上不应该出现白色。

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

6、慢跑林(Forest: slow running):使跑速降至60~80%常规速度的浓密林地(通视度低较)。

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

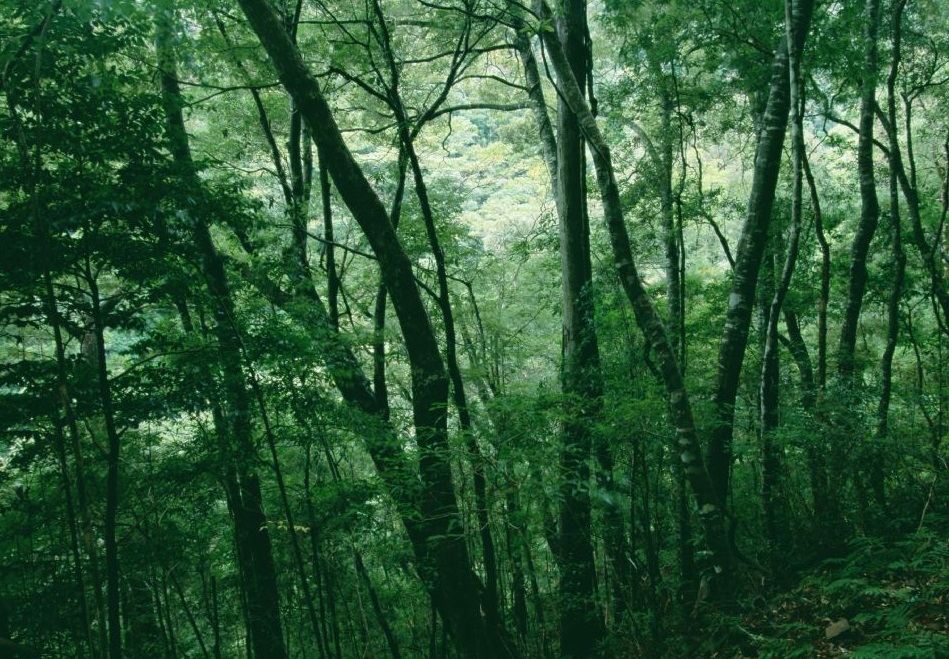

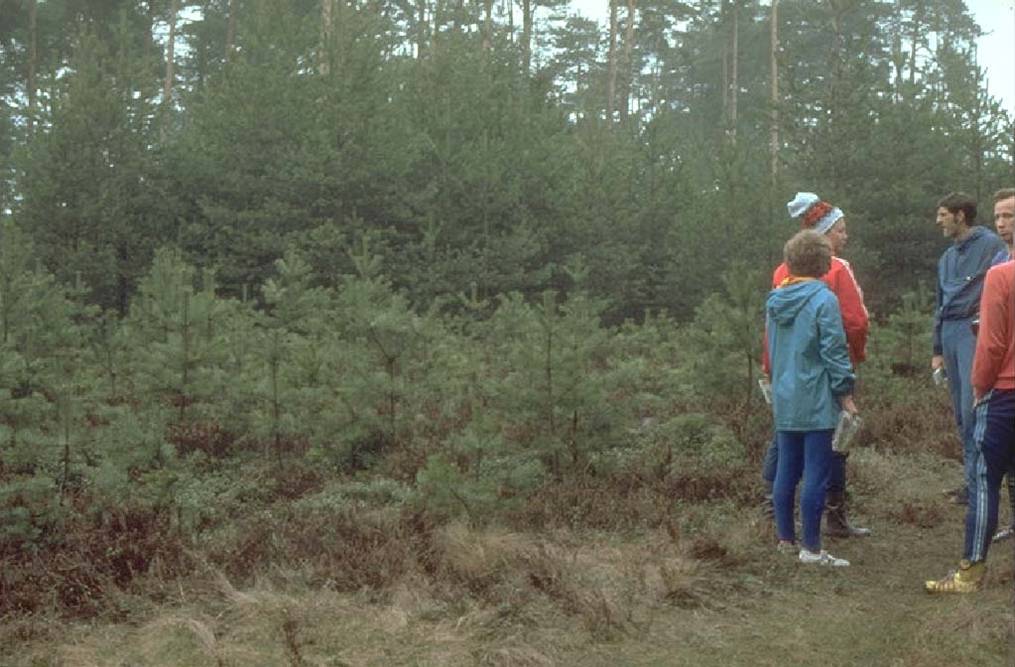

7、难跑林(Forest:difficult to run):通视度低,使跑速降至20~60%常规速度的浓密的树林或树(灌木和/或树)丛。

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

8、难通行植被(Vegetation: very difficult to run, impassable):几乎不能通行的植被密集区(树林或低矮林丛),跑速降至0-20%常规速度。

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

9、慢跑低矮林丛(Undergrowth: slow running):通视度好,使跑速降至60~80%常规速度的浓密的低矮林丛(荆棘、低矮聚生灌木、矮灌木林和砍伐下来的树枝等)。

定向越野知识4植被符号及实例详解

10、难跑低矮林丛(Undergrowth: difficult to run):通视度好,使跑速降至20~60%常规速度的浓密的低矮林丛(荆棘、低矮聚生灌木、矮灌木林和砍伐下来的树枝等)。

定向越野知识4植被符号及实例详解

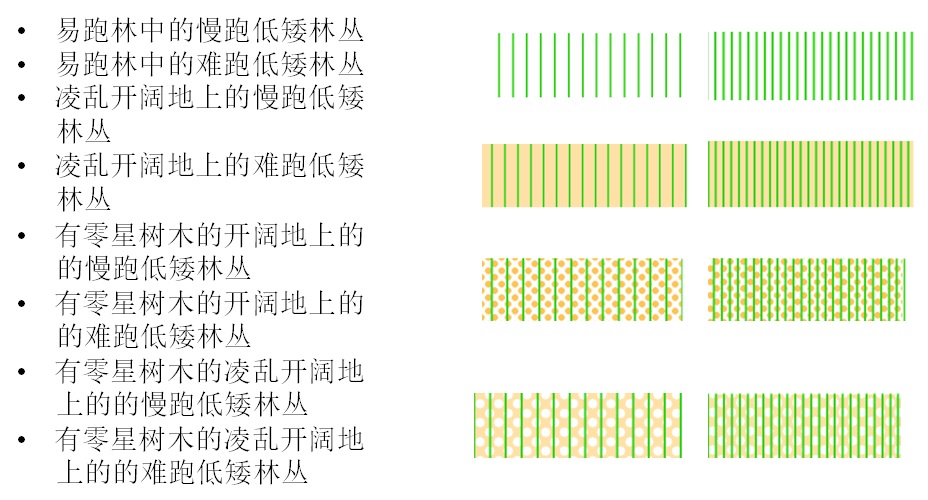

11、组合植被

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

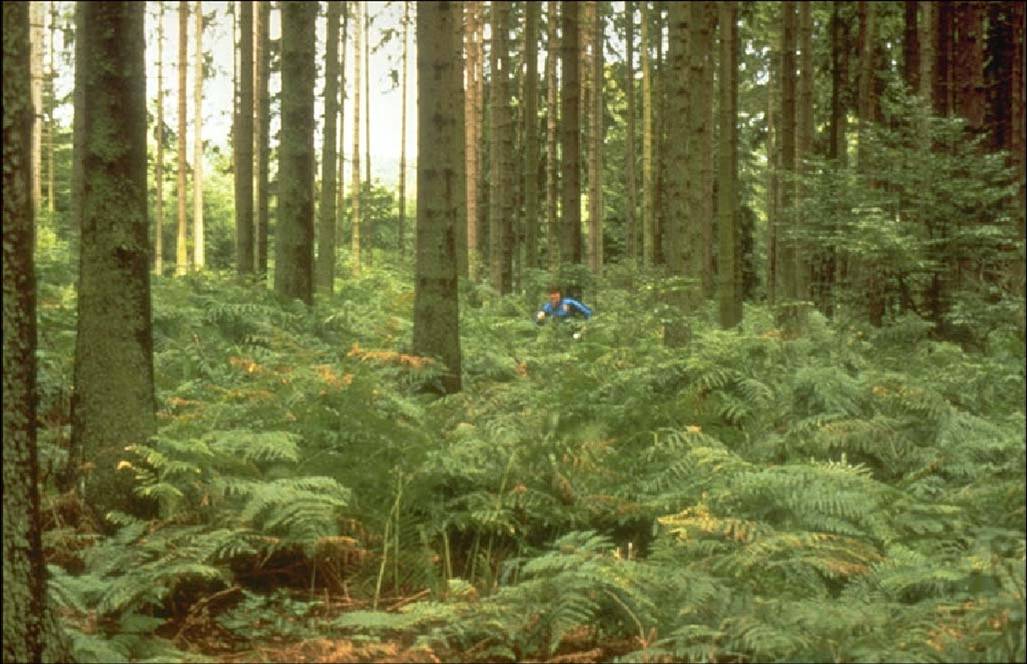

易跑林中的慢跑低矮林丛

定向越野知识4植被符号及实例详解

易跑林中的慢跑低矮林丛

定向越野知识4植被符号及实例详解

易跑林中的难跑低矮林丛

定向越野知识4植被符号及实例详解

凌乱开阔地上的慢跑低矮林丛

定向越野知识4植被符号及实例详解

凌乱开阔地上的慢跑低矮林丛

定向越野知识4植被符号及实例详解

凌乱开阔地上的慢跑低矮林丛

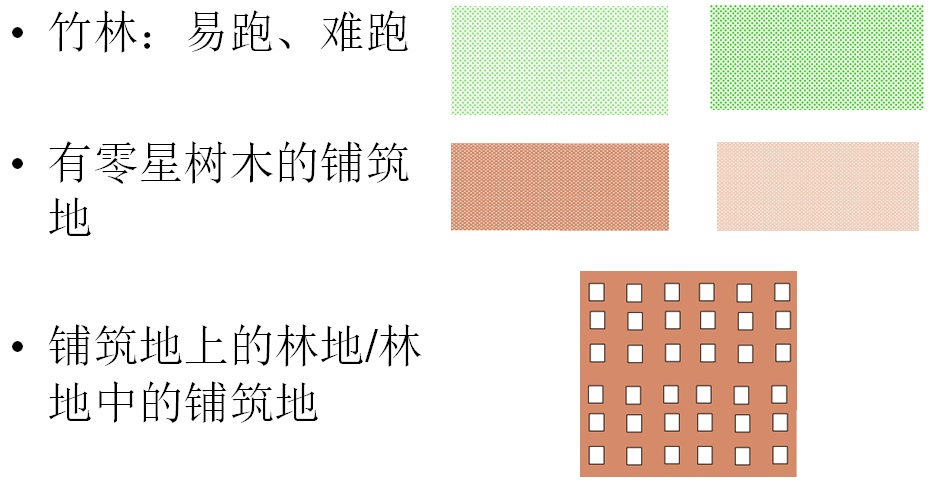

12、其它植被符号

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

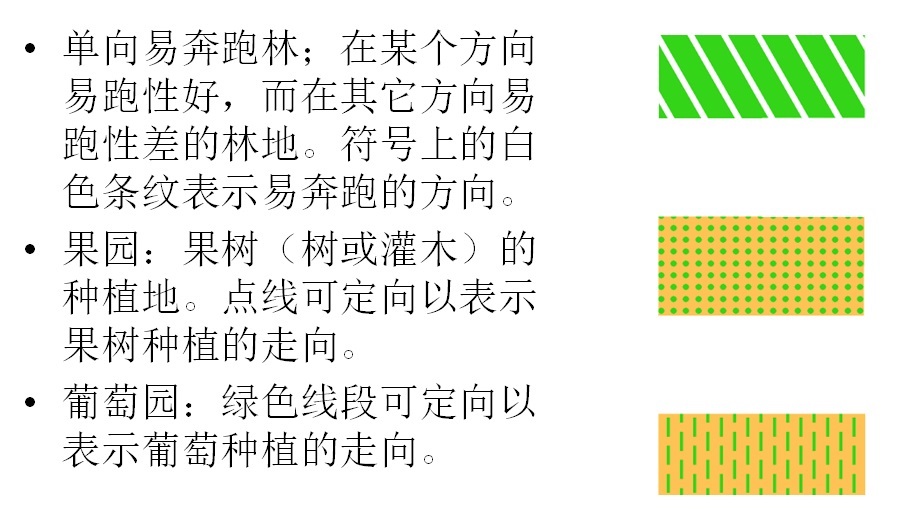

单向易奔跑林

定向越野知识4植被符号及实例详解

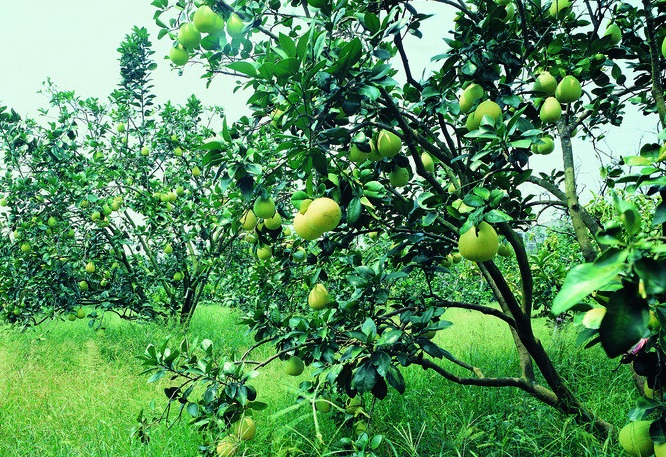

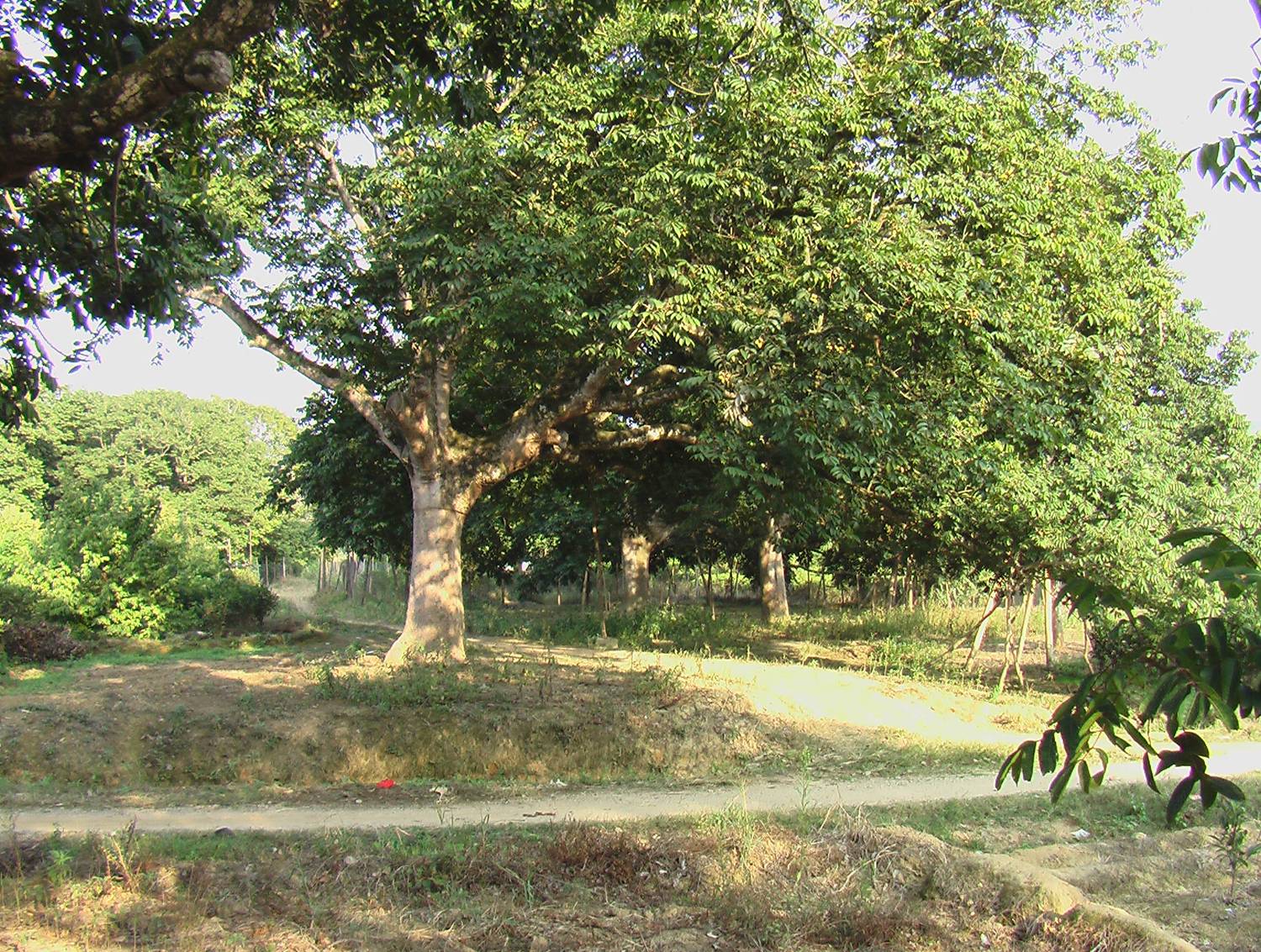

果园

定向越野知识4植被符号及实例详解

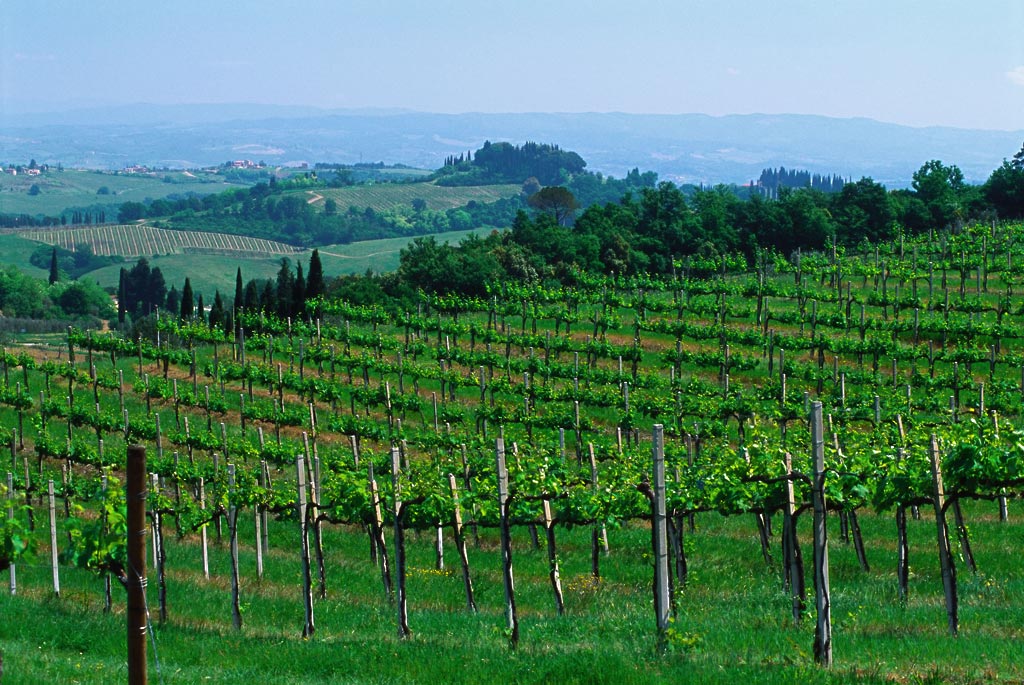

葡萄园

定向越野知识4植被符号及实例详解

定向越野知识4植被符号及实例详解

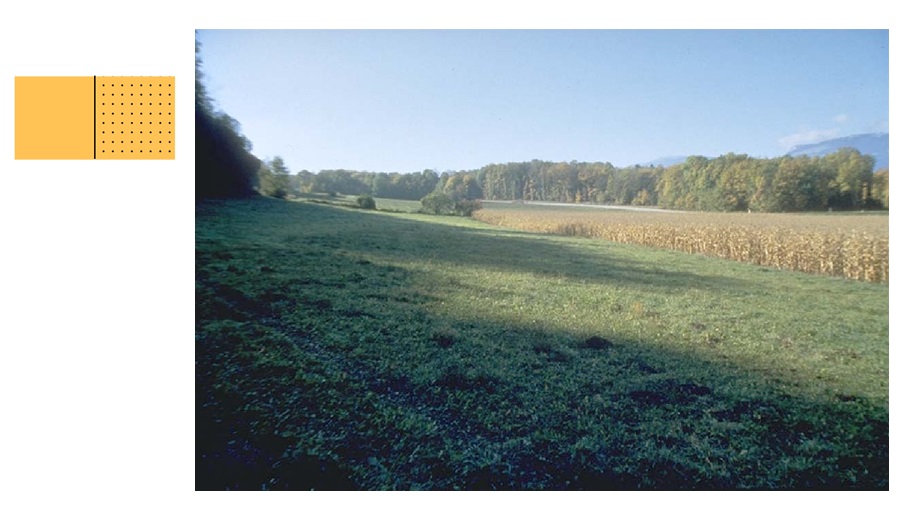

开阔地+耕田

定向越野知识4植被符号及实例详解

突出树:用绿色圈表示

定向越野知识4植被符号及实例详解

树桩:用绿色X表示

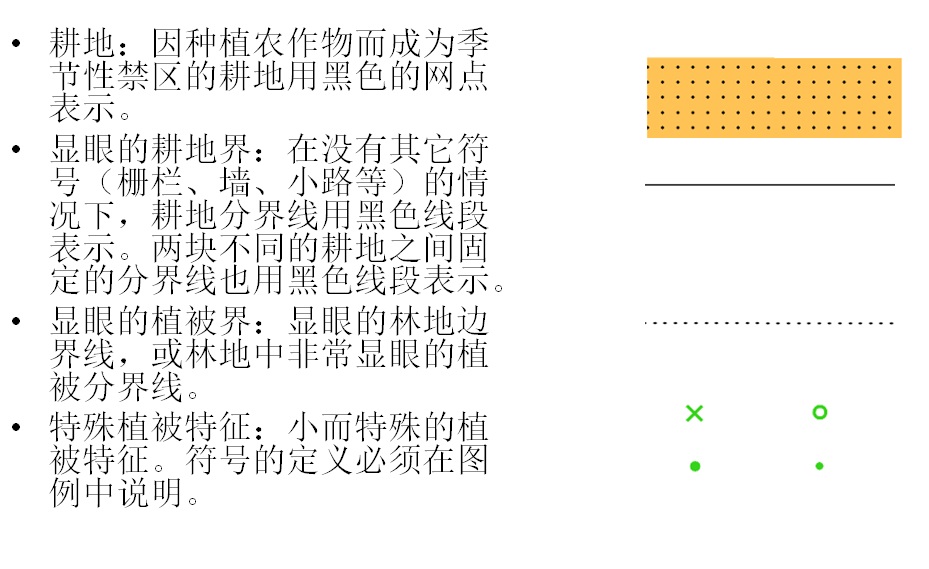

13、与植被相关的PWT符号

定向越野知识4植被符号及实例详解
